这里给你完整、可落地的 45 号钢（优质中碳钢，C≈0.45%）金相组织指南，包含不同热处理状态的组织特征、制样方法与典型图谱，方便你对照观察与报告撰写。

一、基础信息与制样

1. 标准成分：C 0.42%–0.49%，Si 0.17%–0.37%，Mn 0.50%–0.80%；

2. 常用浸蚀剂：3%–4% 硝酸酒精溶液（Nital）；

3. 观察步骤：低倍看组织均匀性 / 晶粒度，高倍辨相形态（如珠光体层片、马氏体针）。

二、典型热处理金相组织

1. 退火态（840–860℃ 炉冷）

• 组织：等轴铁素体（F，白色块状）+ 层片状珠光体（P，灰色区域），平衡态，铁素体占比约 40%–45%；
• 特点：晶粒均匀、硬度低（HB 约 170–200），切削加工性好；

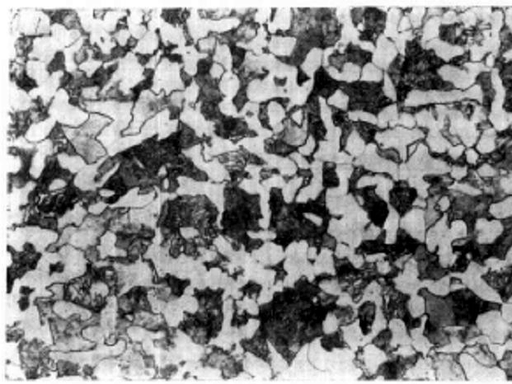

        45钢 退火态 金相组织

2. 正火态（840–860℃ 空冷）

• 组织：细片状珠光体（索氏体）+ 断续网状 / 少量块状铁素体，珠光体片间距比退火小；
• 特点：晶粒比退火细，硬度略高（HB 约 190–230），适合批量预处理；

3. 淬火态（840–860℃ 水冷）

• 组织：细针状 / 板条状混合马氏体（M），若温度偏低或冷速不足，会残留少量铁素体；过热则出现粗大针状马氏体；
• 特点：硬度高（HRC 50+），但脆性大；油冷时因冷速不够，常混有屈氏体 / 贝氏体；

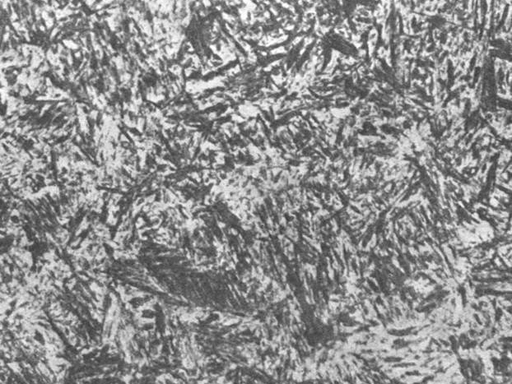

       45钢 淬火态 金相组织

4. 调质态（淬火 + 500–650℃ 高温回火）

• 组织：回火索氏体（铁素体基体上均匀分布细小粒状渗碳体）；
• 特点：强度与韧性最佳匹配，是 45 钢最常用的结构件状态（σb≈900MPa，HB 220–260）；

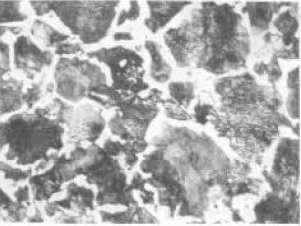

       45钢 调质态 金相组织

5. 中温回火（淬火 + 350–500℃）

• 组织：回火屈氏体（针状铁素体 + 极细碳化物）；
• 特点：弹性好，适合弹簧类零件；

6. 低温回火（淬火 + 150–250℃）

• 组织：回火马氏体（保留马氏体形态，析出 ε 碳化物）；
• 特点：高硬度、高耐磨性，用于需耐磨的部件。
•

三、常见组织缺陷与控制

• 魏氏组织：锻造 / 正火温度过高、冷速不当，铁素体呈针状从晶界伸入；通过重新正火细化晶粒；
• 带状组织：轧制后偏析，铁素体与珠光体呈条带分布；用高温扩散退火 + 正火改善；
• 混晶 / 粗晶：过热导致奥氏体晶粒长大，淬火后马氏体粗大；严格控制淬火加热温度与保温时间。

四、补充提示

• 45 钢淬透性有限，截面 > 40–60mm 的心部往往无法完全淬硬，大零件调质效果会下降；
• 金相评级常参考 GB/T 13299（钢的显微组织评定方法）、GB/T 6394（晶粒度测定）。
