金相分析，作为金属材料试验研究的关键环节，其核心在于运用定量金相学原理，通过对二维金相试样磨面或薄膜的显微组织进行精确测量和计算，来重构合金组织的三维空间形态。这一过程旨在建立合金成分、组织与性能之间的量化联系，为材料科学提供深入洞察。近年来，随着计算机图像处理技术的引入，金相分析的精度和效率得到了显著提升，成为现代材料科学研究中不可或缺的一环。

  计算机定量金相分析已成为研究各种材料、建立显微组织与性能间定量关系以及探讨材料组织转变动力学的重要工具。借助计算机图像分析系统，我们可以轻松地测量出特征物的面积百分数、平均尺寸、平均间距和长宽比等众多参数。基于这些参数，我们可以进一步推导出特征物的三维空间形态、数量、尺寸及分布情况，并与材料的机械性能建立紧密的联系。这样的分析方法为更科学地评估材料性能、合理利用材料提供了坚实的数据支持。

一、金相显微镜的构造概览

       金相显微镜，作为定量金相分析的关键设备，主要有台式、立式和卧式三种类型。其核心构造包括光学系统、照明系统以及机械系统。以立式金相显微镜为例，这些系统协同工作，使得用户能够清晰地观察到材料的显微组织，从而进行深入的定量分析。

载物台：用于放置金相试样，其中心孔的设计便于物镜对准观察面。

双目镜：提供双目观察，减轻视觉疲劳。

调节螺钉：用于微调物镜与试样之间的距离，以获得清晰图像。

视场光栏圈：控制视场亮度，优化观察效果。

孔径光栏圈：与视场光栏圈协同，调整光线通过量，提升物象质量。

底座：支撑整个显微镜，确保稳定性。

物镜：负责放大物象，其质量直接影响观察效果。

纵动手轮与横动手轮：用于在二维空间内精确移动载物台，方便寻找物象。

粗调焦手轮与微调焦手轮：分别用于快速和精细地调整焦距，使物象清晰可见。

偏心螺钉：用于微调物镜的位置，进一步优化观察效果。

金相显微镜的基本操作步骤如下：

（1）根据所需放大倍数选择合适的物镜和目镜，并安装到位。

（2）将载物台调整至合适位置，使物镜对准中心孔，然后将金相试样倒置在载物台上。

（3）连接电源，并使用变压器将电压调整至6～8V范围内。

（4）通过粗调焦手轮初步调整焦距，当视场亮度适中时，再使用微调焦手轮进行精细调整，直至物象清晰可见。

（5）根据需要适当调节孔径光栏和视场光栏，以获得最佳观察效果。

二、光学显微镜的放大成像原理

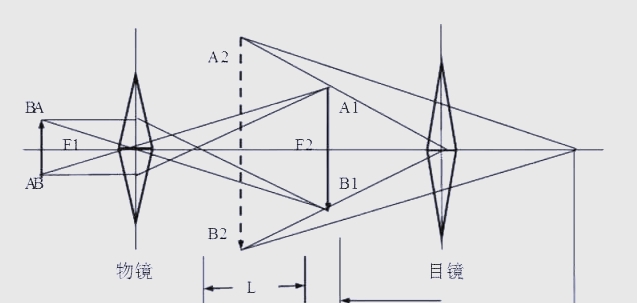

       显微镜的成像放大部分，主要依赖于物镜和目镜的共同作用。经过这两者的连续放大，我们可以将物体放大至较高的倍数。以下是显微镜放大成像的原理图：当物体AB被置于物镜前方，且距离其焦点稍远处时，其反射光线经过物镜折射后，会形成一个放大的实像A1B1。若此实像位于目镜的焦距之内，那么通过目镜观察到的图像，将是目镜进一步放大的虚像A2B2。

三、金相试样的制备方法

       为了在金相显微镜下清晰观察到材料的内部显微组织，必须制备出适合微观检验的金相试样，也被称为磨片。其制备流程包括取样、嵌样（针对小尺寸样品）、磨光、抛光以及浸蚀等步骤。

       在取样时，需遵循一定的原则。金相研究的关键在于所取试样的代表性。通常，应从材料或零件的关键使用部位，或缺陷（如偏析、夹杂）最明显的部位截取试样。在探究失效原因时，应在失效部位与完好部位分别取样，以深入分析失效机理。对于存在长裂纹的部件，应在裂纹起源、扩展及末端分别取样，以便分析裂纹成因。若研究热处理后的零件，可任选一断面作为试样，但若需观察氧化、脱碳或表面处理（如渗碳）的情况，则应在横断面上进行。某些零部件的“关键部位”选择可能需要根据其具体服役条件来定。

       在截取试样时，必须确保不会改变试样观察面的金相组织。理想的试样形状是圆柱形或正方柱体。若试样尺寸过小或形状特殊，如金属碎片、丝材等，难以直接握持，或需要保护试样边缘（如进行表面处理或表面缺陷检验时），则应进行夹持或镶嵌处理。

    接下来是磨光步骤，旨在获得一个平整且带有极细磨痕的磨面，这些磨痕将在后续的抛光过程中被消除。磨光过程通常分为粗磨和细磨两个阶段。

       最后是抛光，目的是进一步去除磨面上由细磨留下的痕迹，使其成为一个光滑无瑕的镜面。常见的抛光方法包括机械抛光、电解抛光以及化学抛光等。完成这些步骤后，金相试样就准备就绪，可以放入金相显微镜中进行观察了。

       为了在金相显微镜下更清晰地观察到材料的内部显微组织，并区分出不同的组成相，以获取关于显微组织的详细信息，我们需要进行显微组织的显示工作。这通常采用化学方法，尤其是浸蚀方法，如化学浸蚀、电化学浸蚀以及氧化法。这些方法利用化学试剂的溶液，通过化学或电化学作用，来有效地显示金属的组织。

四、金相分析方法的应用广泛，涵盖多个领域。具体而言，这些应用包括：

（1）对焊接接头的金相质量进行检验；

（2）对铸铁材料进行金相分析；

（3）评估热处理工艺的质量；

（4）对各种金属制品及原材料的显微组织进行深入检验和综合评定；

（5）检测铸铁、铸钢、有色金属及原材料的低倍组织缺陷；

（6）测定金属的硬度，如HV、HRC、HB、HL等，并评估晶粒度；

（7）定量测定非金属夹杂物的含量；

（8）精确测量脱碳层/渗碳硬化层的深度等。
